Водосточные трубы на фасаде дома

Требования к наружному водостоку с кровли и технология его сооружения

Наружный водосток с кровли – это важная система защиты здания от дождя и таящего снега, потому что ее назначение – собирать воду со скатов крыши и отводить в ливневую канализацию. В статье, рассмотрено, какие бывают водосточные системы и по каким принципам они монтируются на крышах.

Виды водосточных систем

Всего существует три основные разновидности:

1. Неорганизованный внешний водосток. По сути, это карниз кровли, который выведен за пределы стены, как минимум, на полметра.
2. Наружный организованный водосток с кровли. Это система, в которую входят лотки, они же горизонтальнфые желоба, и вертикальные трубы, установленные в виде стояков.
3. Организованный внутренний. Такую систему используют только на плоских крышах. Об этой разновидности расскажем в отдельном разделе.

А сейчас будем разбираться с внешней водосточной системой.

Наружная водосточная система

Как уже было сказано, в ее составе: желоба, расположенные под краем кровельного покрытия, трубные стояки. Обе части системы соединяются между собой воронками. Кроме этих элементов в водосток входят:

• кронштейны, как крепежные элементы желобов;
• хомуты, с помощью которых крепят трубы к стенам дома;
• муфты, которые используются для соединения желобов и труб;
• трубные отводы на 90 и 45 0 ;
• сливной патрубок, используемый в самой нижней части стоков.

Материалы для водостоков

Сегодня производители предлагают два материала, из которых водосточные элементы изготавливаются: оцинкованная сталь (окрашенная или покрытая полимерным слоем), пластик. Отметим, что металлические изделия стоят дороже, но и прослужат на крыше дольше. Что касается технологии монтажа и сборки, то обе разновидности друг от друга не отличаются.

Но пластиковые водостоки не так шумны, как металлические, к тому же они нейтрально относятся к слабоагрессивным средам. Сегодня производители предлагают водосточные системы из поливинилхлорида и специальной разновидности винила. Последний является обладателем высоких эксплуатационных характеристик. Изготовленные из него трубы и лотки не трескаются при морозе, что часто происходит с ПВХ. Поэтому их рекомендуют использовать в северных регионах страны.

Надо отметить отдельно водостоки из меди. Дорогой вариант с большим сроком службы. Да и по декоративным качествам он превосходит пластик и оцинковку, хотя два последних представлены на рынке огромным цветовым оформлением. К сожалению, в частном домостроении используются медные изделия редко – не по карману многим.

Как правильно рассчитать наружную водосточную систему

В основном это касается элементов системы. Количество желобов зависит от длины карниза крыши. К примеру, если двускатная крыша длиною 10 м, то длина карниза – 20 м. Соответственно и длина приобретаемых лотков, в общем, должна равняться 20 м. А так как стандартная длина желоба – 3 м, значит, количество определяется так: 20_3=6,6, округляем – будет 7 штук.

С трубами немного по-другому. Во-первых, длина стояка зависит от высоты стены здания. Во-вторых, количество труб зависит от того, сколько стояков будет установлено на крышу. Здесь соотношение такое:

• если длина карниза крыши в пределах 10 м, то монтируют один стояк;
• если больше данной величины, то несколько стояков.

Но в последнем случае учитывают, что между стояками расстояние не должно превышать 20 м. Зная высоту стены и количество трубных стояков, можно определить количество труб из расчета, что одна труба имеет длину 3 м.

Кстати, количество стояков определяет количество воронок и нижних сливных патрубков. Они между собой в количественном эквиваленте равны. А вот отводов будет в два раза больше.

Что касается кронштейнов под лотки, то их количество определяется шагом установки крепежных изделий, равным 50-60 см. Но учитывайте, что первый и последний кронштейн устанавливают от края желобчатой конструкции на расстоянии 30 см. Что касается хомутов для трубных стояков, то расстояние между ними – 1,8-2,0 м. Но если высота стены превышает 20 м, то шаг монтажа уменьшают до 1,5 м.

Это были расчеты количества элементов. Но есть и габаритные параметры – это диаметр труб и сечения лотка. Так как представленный производителями типоразмер соответствует стандартным параметрам трубных изделий, соответственно и сливная способность у элементов водостока разная. Здесь действует простое соотношение – чем больше площадь ската крыши, тем большей словной способностью должна обладать водосточная система. А это зависит от диаметров труб и лотков. Поэтому предлагаем соотношение площади ската и диаметров труб и лотков:

• до 30 м² – диаметр труб 80 мм, диаметр желобов 100 мм;
• 30-50 м² – труба 87 мм, лоток 100-120;
• 50-125 – соответственно 100 и 150 мм;
• Свыше 125 м², труба 110 мм, желоб 150-200 мм.

Видео описание

В видео рассказывается, как надо рассчитать количество элементов наружной водосточной системы:

Правила монтажа водостока

Наружный водосток – система самотечная, поэтому желоба укладываются под наклоном 2-3 мм на 1 м длины лоточной трассы. Это важное обстоятельство учитывается в процессе установки кронштейнов. Делается это так, если, к примеру, на стену устанавливают два стояка по углам строения.

1. Определяется середина карниза.
2. Он полученной метки в две разные стороны откладывают по 30 см.
3. В этих местах монтируют по кронштейну в самой высокой точке. Два крепежа должны располагаться на одном горизонтальном уровне.
4. К примеру, если длина каждой части 10 м, то наклон желобчатой конструкции определяется по следующей схеме: на каждый метр по 2 мм, получается на 10 м 2 см.
5. Отступают от края угла дома 30 см и в этой точке монтируют кронштейн, который ниже уже установленного на 2 см.
6. Теперь между двумя кронштейнами натягивают прочную нить. Она располагается под наклоном 2°.
7. Точно по ней устанавливают промежуточные кронштейны с шагом 50-60 см.
8. Так устанавливают кронштейны в обе стороны от середины карниза крыши.

Остается уложить поверх кронштейнов лотки. Сегодня на рынке можно приобрести желоба с раструбным соединением и с муфтовым. Первый проще, меньше дополнительных элементов. В конструкции каждого желоба с одной стороны уменьшенный диаметр, который входит плотно в другую сторону лотка, где диаметр стандартный. Рекомендуется места стыковки двух желобов обрабатывать силиконовым герметиком для увеличения герметичности соединения.

С краев лотков устанавливают заглушки. В месте установки трубных стояков монтируют воронку. Кстати, водоприемные воронки наружного водостока представлены на рынке двумя конструктивными видами: стандартной воронкой и желобом с патрубком, который входит в трубу стояка по раструбной системе соединения.

Монтаж стояков

Здесь проще, потому что стояк выставляется вертикально. То есть надо от воронки до земли на стене отложить вертикальную линию при помощи отвеса. Затем провести разметку установки хомутов, которые тут же крепятся к стене анкерами или саморезами на пластмассовые дюбели.

Есть несколько моментов, на которые надо обратить внимание:

1. Нижний хомут устанавливается в месте стыка слива с трубой.
2. Нижний конец сливного патрубка должен располагаться над уровнем грунта на расстоянии 25 см. Именно это и является точкой отсчета разметки.

Теперь о том, как соединить правильно трубный стояк с водосточной воронкой для наружных водостоков. Так как длина карниза в разных крышах имеет разную величину, то отрезок от воронки до стояка будет также разным. Во-первых, здесь без двух отводов не обойтись. Во-вторых, если длина карниза большая, то между отводами придется установить кусок трубы от водостока.

На самом деле монтажный процесс не очень сложен, если точно соблюдать пункты предоставленной выше информации. Мастера за один рабочий день спокойно монтируют водосточную систему одного дома. То есть времени уходит немного.

Видео описание

Предлагаем посмотреть видео, в котором показан весь монтажный процесс, так сказать, от «А» до «Я»:

Все о внутреннем водостоке

Итак, переходим к теме – внутренний водосток плоской кровли. Называется он так потому, что вертикальная труба, по которой со ската крыши двигается дождевая вода вниз в канализацию, располагается внутри здания. А сверху на самой крыши устанавливают специальной конструкции воронку. Она прикрыта сетчатым фильтром, чтобы внутрь водосточного стояка не попадал мусор.

К внутреннему водостоку есть некоторые требования:

• на каждые 150-200 м² площади ската устанавливают одну воронку;
• в сторону воронки скат укладывают под наклоном не менее 4°;
• диаметр трубы выбирают из расчета – 1-1,5 см² ее сечения на 1 м² площади крыши;
• мягкую кровлю укладывают на борта воронки;
• стояк должен располагаться в отапливаемом помещении;

На заметку! Стояк соединяется с отводной трубой, которую укладывают под уклоном 2-5° в сторону ливневой канализации под домом, в нее труба и врезается.

• нельзя устанавливать воронку около стены здания.

Начинают строительство внутренней водосточной системы до начала закладки фундамента. То есть укладывают отводную трубу. Если фундамент уже залит, то в нем делают отверстие перфоратором под диаметр этой трубы, куда последнюю просовывают. Сегодня нередко сливной горизонтальный отрезок водосточной системы прокладывают под полом дома первого этажа или в подвальном помещении под потолком. Это намного упрощает монтажный процесс. Но здесь по-любому придется делать отверстие в фундаменте. Чтобы этого не делать в фундаментной конструкции на стадии ее сооружения лучше оставить отверстие, вставив при заливке отрезок трубы большего диаметра.

Стояк прокладывают внутри служебных помещений. Поэтому заранее определяют в проекте место его прохождения через перекрытия, в которых оставляют или делают сквозные отверстия. Впоследствии после монтажа слива их герметизируют и утепляют. Основная задача производителя работ – провести монтаж с полной герметизацией стыков. Поэтому места соединения труб между собой, а также с фитингами, обязательно обрабатывают силиконовым герметиком. В стояке требуется оставить хотя бы одну ревизию. Это на случай замусоривания сливной трубы.

Самый важный этап в сооружении внутреннего водостока – установка водоприемной воронки. Здесь требуется стопроцентная герметизация, чтобы атмосферные осадки не проникли под кровельный материал.

Видео описание

Посмотрите в видео, какие требование предъявляются к водоприемным воронкам внешней водосточной системы:

Заключение по теме

Итак, мы постарались дать полную информацию по наружной водосточной системе и затронули немного тему, касающуюся внутреннего водостока. На самом деле эта система несложная, потому что состоит всего лишь из двух участков, да и комплектацию у нее не широкая. Главное – точно соединить между собой части системы. Хотя сделать это несложно, потому что производители позаботились о максимальной простоте сборки.

Как выбрать водосточную систему

Водосточная система – это комплекс сооружений, предназначенных для отведения влаги от фасада и цоколя здания. В этой статье мы рассмотрим особенности выбора водосточной системы для частного дома.

Вода камень точит

В первую очередь надо ответить на вопрос, почему нужна водосточная система.

• Защита фасада — цель установки системы труб для сбора и отведения влаги заключается не только в сборе дождевой воды для полива, но и в защите стен здания. Наиболее подвержена негативному действию влаги древесина, она не только имеет свойство набухать и изменять свой объем, влага, пропитывая дерево, способствует развитию гнилостных процессов и распространению плесени. В целом по подсчетам специалистов срок службы деревянного дома при отсутствии водосточной системы снижается на 20 лет. Негативно влага воздействует и на другие материалы (камень, бетон, кирпич, цемент), у них постоянное попадание жидкости может привести к образованию трещин.
• Предотвращение образования наледи на кровле – застой воды (бассейн талой воды) на крыше приводит с понижением температур к образованию наледи и сосулек. Они не только нагружают конструкцию, но и могут упасть на голову. Наледь и залежи снега на кровле могут приводить к намоканию утеплителя, что снижает теплоизоляцию всего дома. К тому же избыточная влага может протекать в жилые помещения, в итоге на потолке появляются разводы и подтеки.

Схема наглядно демонстрирует негативные последствия
отсутствия своевременного отвода воды с крыши.

• Снижение нагрузки – вода, скапливающаяся на крыше, существенно повышает давление на всю стропильную систему, что может привести к преждевременному износу кровельного покрытия.

Выбираем материал для водосточной системы

Элементы водосточных систем могут изготавливаться из металла или пластика.

• Металлический водосток бывает алюминиевым или из оцинкованной стали. Алюминиевый вариант имеет меньший вес, а соответственно не так нагружает конструкцию, к тому же он лучше защищен от коррозии. Оцинкованная сталь с полимерным покрытием стоит дешевле. Характерной чертой металлических водостоков является высокая прочность, также этот материал хорошо сочетается с крышей из металлочерепицы.

Металлический водосток хорошо смотрится,
если сайдинг и кровля выполнены из металла.

• Пластиковые водостоки последнее время приобрели особенную популярность. Они изготавливаются из поливинилхлорида (ПВХ), в состав входят различные добавки, повышающие физико-технические свойства материала. Пластиковый водосток не шумит при попадании дождя, как металлический. Он не подвержен коррозии, не нагружает конструкцию и легко монтируется. Под действием ультрафиолета ПВХ в течение длительного времени не теряет свою изначальную окраску.

Пластиковый водосток сохраняет свой внешний вид в течение всего срока эксплуатации.

Наружные или внутренние?

Выбор конструкции водостока зависит от особенностей здания и гидравлической нагрузки, которая определяется климатическими условиями региона.

• Наружная – предполагает расположение, когда желоб, воронки и трубы располагаются с внешней стороны здания. Обычно они крепятся за свес крыши (к обрешетке, стропилам, лобной или ветровой доске). Такая водосточная система рассчитана на регион с умеренным количеством осадков. В большинстве случаев именно она используется в частном домостроении.

В частном домостроении в большинстве случаев
используется именно наружная водосточная система.

• Внутренняя – элементы водосточной системы устанавливаются прямо внутри стен дома, сбор воды осуществляется воронками, которые монтируются в крышу, сливные трубы проходят внутри стен. Водостоки могут соединяться с канализационной системой, емкостью или выводить воду на отмостку.

Слив внутренней водосточной системы на плоской крыше.

Способы монтажа

Водосточные системы различаются по способу монтажа.

• С использованием клея – распространен среди пластиковых водосточных систем, фиксация деталей между собой производится с помощью клеевого состава. Обычно к нему предъявляются следующие требования: влагостойкость, клей должен выдерживать перепады температуры, обеспечивать герметичное соединения, иметь длительный срок службы.
• С использованием резиновых уплотнителей и замков – соединение без клея, герметичная стыковка осуществляется с помощью уплотнителей. Такой способ намного проще, чем сборка с использованием клея. Он применяется на металлических и некоторых пластиковых водостоках.

Составные элементы водосточной системы

Водосток не представляет собой монолитную конструкцию, он собирается из разных элементов. Такая система применяется большинством производителей, это дает возможность собрать водосточную систему, как детский конструктор, практически под любой фасад.

• Водосточная труба – элемент водосточной системы, который обеспечивает спуск воды от желоба к дренажной системе, канализации или резервуару. Водосточная труба крепится на стене вертикально. В зависимости от высоты дома может состоять из нескольких частей, которые соединяются между собой соединительными элементами. Фиксация водосточной трубы на стене осуществляется с помощью хомутов.

Водосточная труба.

• Желоб – один из основных элементов конструкции водосточной системы, по нему вода перемещается к водосборной воронке самотеком, для этого желоб монтируют с небольшим уклоном. Элемент обычно крепится под карнизами скатной крыши, вода попадает в него, стекая по крыше. Желоб может иметь различную форму в зависимости от сечения водосточной трубы.

Желоб отводит всю дождевую воду в водосточную трубу.

• Заглушки – элементы, которые устанавливаются на края желоба. Элементы повторяют форму сечения желоба (круг, квадрат), он оснащен специальным элементом в виде замка. Также заглушка бывает правой, левой или универсальной.

Заглушка герметично закрывает желоб с торцов.

• Воронка (водосборный элемент) – деталь, которая выполняет функцию по сбору воды, к воронке через колено и муфту крепится водосточная труба. Наклон желоба обычно делают по направлению в воронке.

В зависимости от конструкции системы воронка
может выполнять роль соединительного элемента.

• Колено – соединяет воронку и трубу, имеет изогнутую форму, благодаря этому от воронки труба плавно переходит к стене. В зависимости от производителя колена имеют разный угол. Также этот элемент может применяться для обхода различных препятствий.

Колено обеспечивает плавный переход от воронки к стене.

• Муфты – соединительные элементы устанавливаются между коленом и трубой.

Муфта водосточной системы.

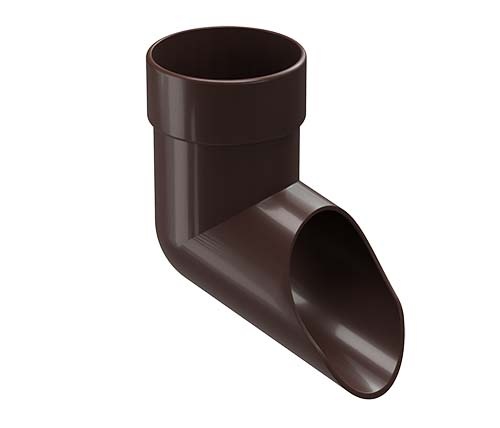

• Слив – элемент, который устанавливается на конец водосточной трубы. Его основное назначение состоит в отводе воды от фасада. Если на участке имеется дренажная система, то раструб элемента подводят к ней.

Слив направлен в отверстие дренажной системы.

• Соединительные элементы – используются для наращивания желобов, труб и других деталей.

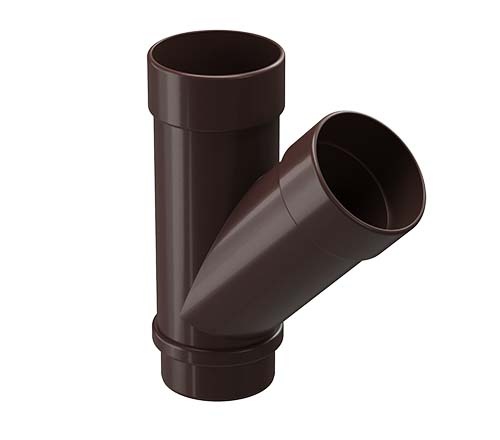

• Переходники и разветвители – служат для разделения воды на несколько потоков или для сбора жидкости из нескольких источников в одним сток.
• Угловой элемент – позволяет желобам огибать фасады сложной формы. Угол не обязательно должен быть девяносто градусов.

Угловой элемент позволяет создать сложную конструкцию водосточной системы.

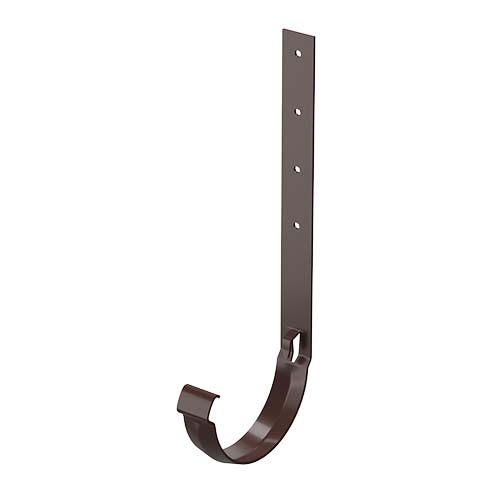

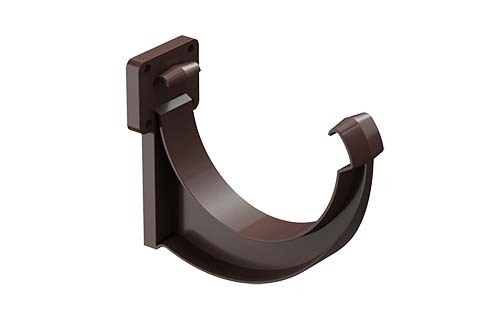

• Кронштейны – крепежные элементы, которые устанавливаются на свес крыши. На них закрепляются желоб и воронки. Чтобы вода не застаивалась в желобе, а стекала в нужном направлении, кронштейны располагают не по прямой линии, а с наклоном 2 – 5 мм. Обычно с разметки и крепления этих элементов начинается монтаж водосточной системы. Кронштейны бывают металлические, а бывают пластиковые. Последние менее прочные, но при этом металлические перед установкой необходимо загибать самостоятельно.

Металлический кронштейн с наклонной линией сгиба.

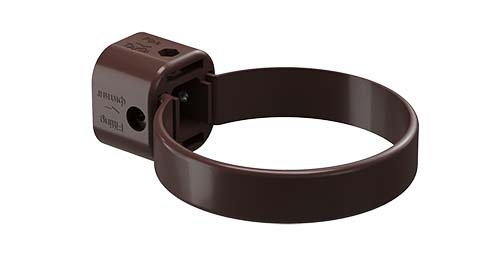

• Хомут – крепежный элемент, который прикручивается к стене. Обычно имеет вид кольца с фиксирующим винтом или штырем. Вращая этот элемент, можно изменять степень сжатия хомута. Между кольцом и трубой обычно вставляют мягкие прокладки из резины.

Многие производители водосточных систем выпускают собственные конструкции хомутов.

• Защитные элементы – в большинстве случаев представлены сетками с мелкими ячейками, они могут покрывать весь желоб или устанавливаться только в воронку. Основное назначение этих приспособлений заключается в том, чтобы предотвратить засорение деталей водосточной системы листвой и другими посторонними объектами.

Установка защитной сетки в желоб.

Вывод

Для частного дома больше всего подойдет наружная водосточная система. Если планируется произвести монтаж своими руками, то наиболее подходящей окажется система отвода воды из пластика (ПВХ), металлическую стоит выбрать, если она внешне подходит к кровельному материалу. Также металл подходит для использования в условиях высокой ветровой нагрузки.

Почему дому необходима водосточная система и какой она должна быть? Спрашиваем эксперта

Любой застройщик рано или поздно задается вопросом выбора и монтажа водосточной системы. Какой она должна быть, когда ее лучше устанавливать и можно ли без нее обойтись мы выяснили у Когута Андрея, технического специалиста корпорации ТЕХНОНИКОЛЬ

Зачем дому нужна водосточная система
и можно ли без нее обойтись?

Водосточная система необходима для сбора воды с кровли и отвода ее от фасадов и отмостки. Если водосточная система отсутствует, то со временем возможно разрушение отмостки, в результате чего вода будет попадать в грунт вблизи фундамента, а при отсутствии должной гидроизоляции начнется его постепенное подмывание. Кроме этого, дождевая вода способна нанести серьезный ущерб фасадам. Например, многолетний опыт обследования зданий показывает, что именно отсутствие водосточной системы приводит к расслоению кирпичной кладки, отслоению штукатурного слоя, разрушению облицовки.

Последствия отсутствия водосточной системы на кирпичном доме

Последствия отсутствия водосточной системы на доме с оштукатуренным фасадом

Последствия отсутствия водосточной системы на срубе

На что обратить внимание при выборе водосточной системы:
пластиковой и металлической?

При выборе пластиковой водосточной системы стоит обратить внимание на условия гарантии. Самый лучший вариант — комплексная гарантия (например, 15 лет и на герметичность, и на цветостойкость и т.д.). При выборе металлической водосточки особое внимание стоит обратить на степень цинкования металла и тип окраски. Цинкование должно быть не менее 275 г/м², а наиболее надежный тип окраски — полимерное покрытие. При достаточном слое нанесения (оптимальная толщина около 40 мкм) такое покрытие обладает высокой стойкостью к образованию царапин и сколов.

Как определить некачественную водосточку?

У некачественных водостоков могут появляться различия цвета между желобами, трубами и фитингами. Также в некачественных системах будут плохие соединения между элементами (соединения будут неплотными, либо наоборот слишком плотными, что усложнит монтаж такой системы).

Как просчитать эффективность будущей системы и подобрать необходимое количество элементов?

Лучше всего воспользоваться рекомендациями производителя, однако можно подсчитать ориентировочное число элементов самостоятельно.

Чтобы определить число желобов, необходимо сумму длин всех карнизных свесов разделить на длину одного желоба. Каждый скат должен быть оборудован минимум одной воронкой, при этом следует принимать во внимание, что одна воронка обслуживает 50 м² кровли. Для каждой воронки следует предусмотреть 1 соединительную муфту (если высота до карниза более 3 метров) и 2 универсальных колена.

Число водосточных труб вычисляют следующим образом: высоту стены делят на длину трубы, полученный результат умножают на число воронок.

Количество кронштейнов для крепления к лобовой доске высчитывают исходя из расчета, что они должны располагаться на расстоянии 500-600 мм друг от друга. При креплении кронштейнов к стропильным ногам с помощью удлинителей, число кронштейнов и собственно удлинителей должно быть равно количеству стропил.

Число хомутов для крепления водосточной трубы к фасаду определяют из расчета: 1 хомут на 1,5 м высоты стены, к результату прибавляют 1 и умножают на число воронок.

Рассчитать компоненты и стоимость водосточной системы
можно с помощью специального калькулятора

Обзор водосточных систем Дёке || Водостоки от А до Я

Привет, друзья! Вы когда-нибудь задумывались, какой разрушительной силой обладает обычная дождевая вода? Мокрый фасад, разбитая отмостка, треснувший фундамент, а следом и стены. Это то, что рано или поздно произойдет с любым домом, если не установить водостоки.

Какие бывают водосточные системы, из чего состоят, чем отличаются разные серии и как подобрать подходящую? Все это мы разберем на примере водосточных систем Дёке.

Преимущества пластиковых водостоков.

Сразу замечу, речь пойдет именно о пластиковых водостоках. В чем их преимущество?

· Они не боятся коррозии.

· Они устойчивы к погодным условиям, повреждениям, а также к механическим и динамическим нагрузкам.

· А еще их просто устанавливать, для этого не нужен клей, герметик и серьезная квалификация.

· Ну, и приятный бонус: пластиковые системы минимум в 1,5 раза дешевле стальных аналогов.

Из чего состоит водосточная система.

Без преувеличения можно сказать, что у Дёке самый широкий ассортимент пластиковых водосточных систем, выпускаемых в России. Они представлены в трех сериях: Премиум, Люкс и Стандарт.

Начнем наш обзор с самой популярной и самой продаваемой серии водостоков Дёке «Премиум». Эта серия является лидером рынка уже более 10 лет. За это время она стала своеобразным эталоном.

Серия «Дёке Премиум» идеально подходит для крыш площадью от 150 до 250 квадратных метров. То есть для подавляющего большинства загородных домов.

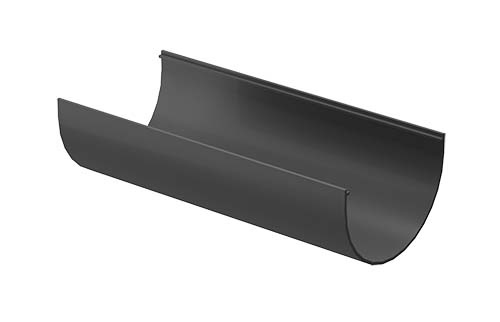

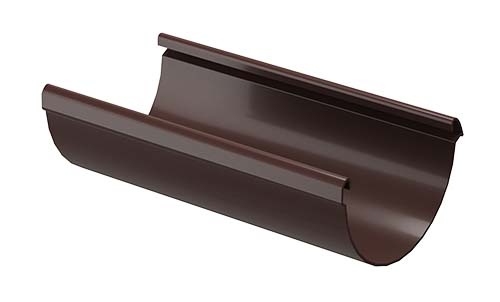

Давайте подробнее рассмотрим эту систему. Один из ключевых элементов любой водосточки – это Желоб. Его главное предназначение — сбор дождевой и талой воды и дальнейшее перенаправление собранного потока в водосточную трубу.

Диаметр желоба водосточки Дёке серии ПРЕМИУМ составляет 120 мм. Именно размеры желоба определяют пропускную способность любой водосточной системы. Диаметр желоба – первая важная характеристика. Но не менее важной служит глубина желоба, характеристика, на которую почему-то редко обращают внимание. Ведь именно от глубины зависит площадь сечения желоба, которая, в свою очередь, определяет его пропускную способность.

Поэтому, вот вам лайфхак: выбирая систему, обращайте внимание не только на диаметр, но и на глубину. Ведь при одинаковой ширине желоба, пропускная способность будет выше у более глубокого. Например, в серии «Стандарт» диаметр желоба такой же, как и у серии Премиум — 120 мм, но вот глубина, а значит и общая пропускная способность, – меньше на 17%.

Водосточный желоб серии ЛЮКС и шире и глубже своих «коллег» из серий СТАНДАРТ и ПРЕМИУМ. Его легко отличить по массивным, загнутым внутрь краям с капельником.

Необычная форма желоба придает ему основательности, солидности и, я бы сказал, определенной изысканности. Ну, а капельник защищает внешнюю поверхность желоба от подтёков при переливах воды во время сильных дождей и ливней.

Угловые элементы и соединители желобов.

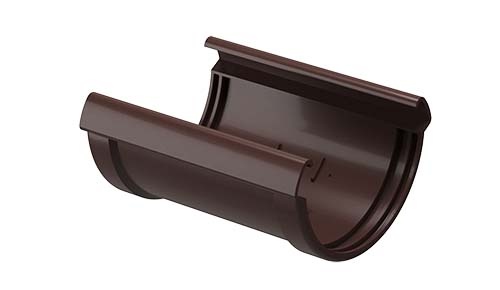

Желоба последовательно соединяются с помощью соединителей.

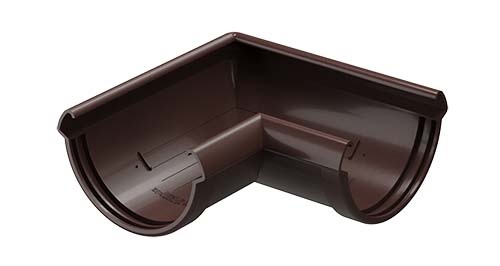

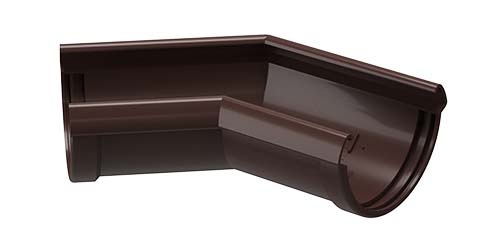

Для соединения желобов в углах здания применяются специальные угловые элементы. Обратите внимание, что углы универсальные, то есть могут использоваться как наружные, так и внутренние. Это достигается симметрией желоба.

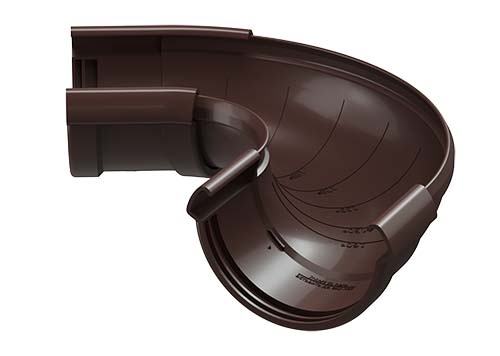

Для любителей плавных линий и обводов в серии Стандарт есть единственный угол, который используется только как внешний.

Специально для домов с нестандартными архитектурными решениями, в серии Люкс есть регулируемый угол с диапазоном углов от 60 до 160 градусов, который позволит грациозно обойти любые изгибы.

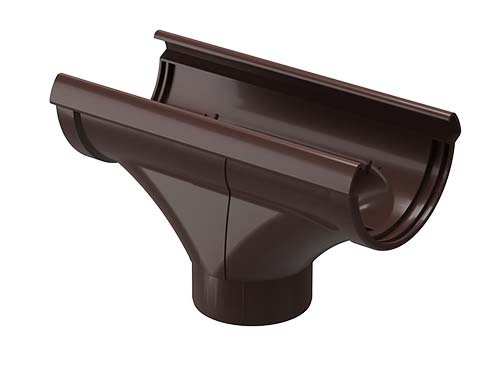

Воронка.

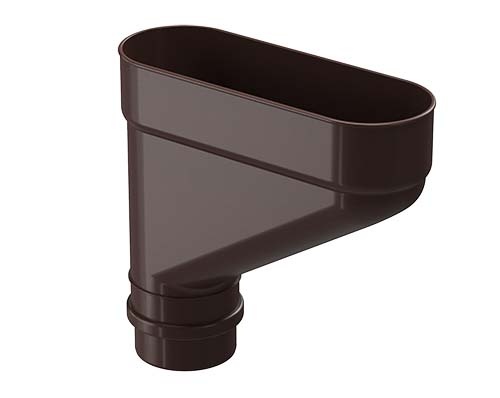

Следующий по значимости элемент — это воронка. Она соединяет воедино желоба и трубы. В серии Люкс это не просто конструктивный, но и вполне себе декоративный элемент конструкции. Плавные формы воронки очень удачно вписываются в общий агрессивный и стремительный стиль этой дизайнерской серии и отлично смотрятся практически на любой кровле и фасаде.

Все фитинги для желобов снабжены надёжными специальными резиновыми уплотнителями. Резиновый уплотнитель на соединителях обеспечивает эффективное и плотное соединение. Силиконизированная резина не сохнет и сохраняет свойства при любых температурах.А это значит, что на стыки не нужно наносить герметик, специальный клей и крепить их на саморезы.

Пластиковые выступы — ограничители монтажа.

Обратите внимание, что на каждом соединительном элементе есть пластиковые выступы. Это ограничители монтажа – уникальная запатентованная разработка компании Деке.

Как это работает? Все мы знаем, что пластик расширяется, или сжимается, в зависимости от температуры окружающей среды. При монтаже, благодаря этому выступу, желоб останавливается у отметки «вставить до сих пор». В случае повышения температуры, желоб начнет расширяться и срежет данный выступ, за которым отведено запасное пространство для свободного хода желоба.

Также и в обратную сторону: в случае похолодания, желоб будет сжиматься. Для этого уже ПЕРЕД выступом тоже предусмотрено специальное пространство для хода желоба, предотвращая его возможное выскакивание из соединения.

Таким образом ограничители монтажа, придуманные Дёке, существенно облегчают монтаж и позволяют избежать ошибок при сборке.

А значит, ваша водосточная система будет служить вам верой и правдой долгие годы.

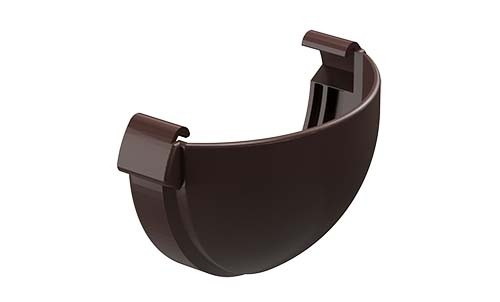

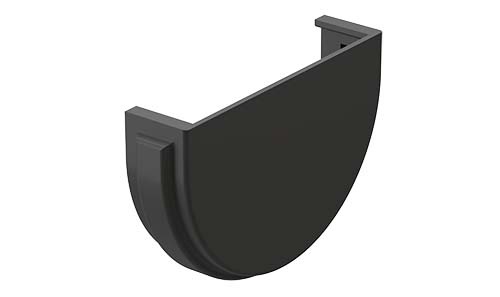

Заглушка для желоба устанавливается на концах для обеспечения герметичности. Этот элемент универсален, его можно крепить к желобу как справа, так и слева.

В серии Люкс она придает особую выразительность всей системе.

Обратите внимание, в серии Премиум есть уникальный элемент: заглушка воронки. Она нужна в том случае, когда желоб подходит к воронке только с одной стороны. Раньше для того, чтобы заглушить пустой край воронки, приходилось ставить небольшой кусок желоба, и на него одевать заглушку желоба. С заглушкой воронки лишние усилия больше не потребуются.

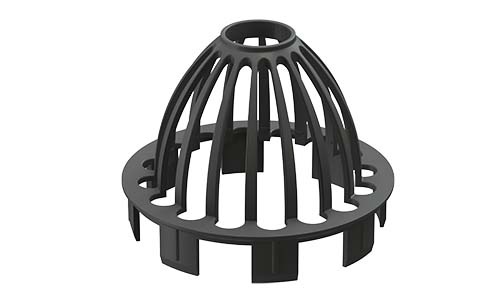

У системы Премиум есть и другой уникальный элемент. Защитная сетка, которая вставляется в воронку и предотвращает попадание мусора в трубу.

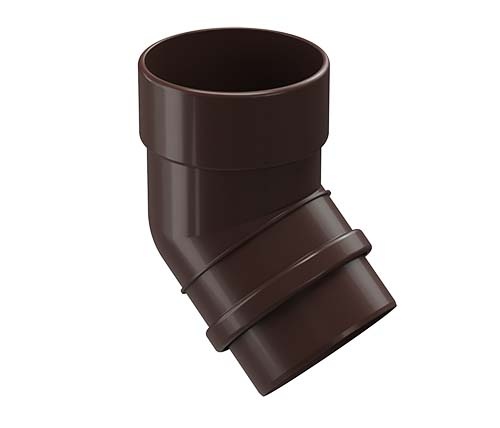

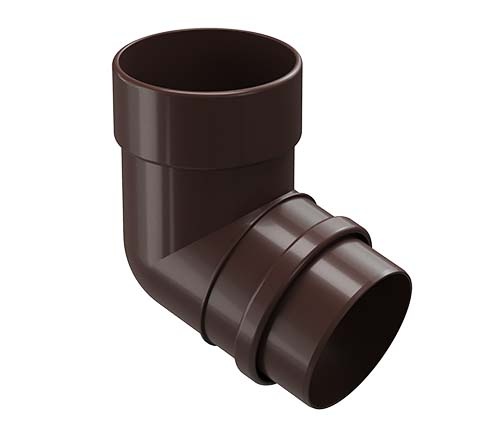

Следующий элемент, который соединяет воронку с трубой – это колено. Также оно позволяет соединять трубы под разным углом, если нужно обойти карнизный вылет крыши, или другой архитектурный элемент на фасаде.

В серии Премиум и Люкс колено может соединять трубы под двумя углами: 45 и 72 градуса, в серии Стандарт доступен лишь один угол в 45%.

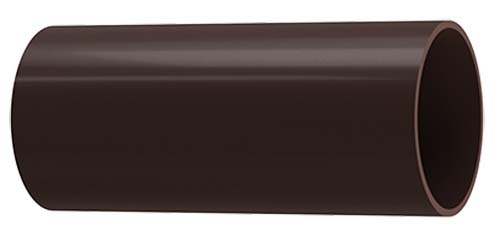

Трубы.

К колену присоединяется водосточная труба, которая отводит собранную воду в водослив. В эталонной серии Премиум ее диаметр составляет 85 мм, толщина стенок – 1.8 мм, а пропускная способность – 6,4 л/сек.

Трубы серии Люкс и Премиум поставляются отрезками в 1 и 3 метра, что очень удобно при монтаже и позволяет минимизировать количество обрезков. В серии Стандарт в добавок к перечисленным доступны двухметровые отрезки.

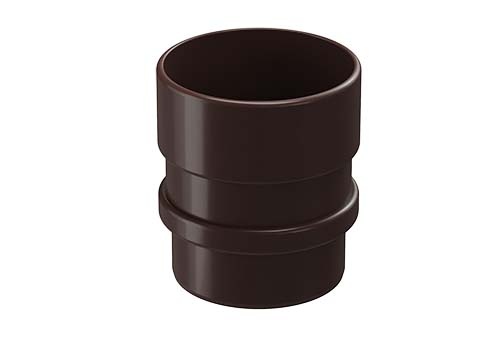

Когда трубы нужно соединить – берем соединительную муфту. Этот элемент жестко крепится к фасаду и удерживает всю систему.

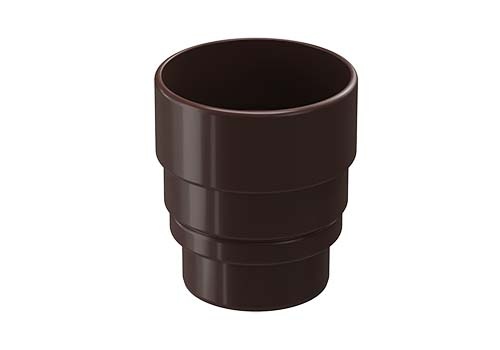

Кстати, у Деке в серии Люкс есть специальная муфта – переходник, которая предоставляет возможность совместного использования желобов системы Деке Люкс и труб системы Деке Премиум. Так что желающие сэкономить на материалах останутся довольны. Главное – правильно рассчитать пропускную способность труб. Она должна быть достаточной для нормальной работы системы.

Для крепления трубы к фасаду вам понадобится хомут универсальный. Почему универсальный? Потому что с его помощью можно крепить не только трубу, но и многие фитинги.

В положении ТРУБА происходит крепление трубы к фасаду. Обратите внимание, что при этом труба должна свободно ходить внутри хомута, так как это необходимо при изменениях температуры воздуха.

В положении ФИТИНГ крепятся к фасаду наконечник, муфта или колено. Причем – крепятся ЖЕСТКО и неподвижно.

Ведь главный принцип монтажа пластиковой водосточки – жестко крепи фитинг для трубы, а труба должна иметь возможность свободно расширяться вверх.

Поэтому – никаких саморезов, плюс запас хода на элементах фитингов. Плюс – ограничители монтажа, такие же, как мы рассматривали при соединении желобов.

К фасаду хомут крепится либо саморезами, либо специальными шпильками.

Тройник и коллектор.

Теперь поговорим о тройнике, который позволяет соединять трубы под углом в 45 градусов. Уникальный элемент, который встречается только в серии Люкс.

Если же угол наклона присоединяемой трубы или её диаметр отличается, можно использовать универсальный коллектор, который рассчитан на трубы диаметром до 100 мм включительно. Это очень удобно, если на доме встречаются нестандартные выступы, либо скат крыши состоит из нескольких уровней. Такой элемент доступен тоже только в серии Люкс.

Завершает водосточную систему наконечник для отвода воды. Он выбрасывает осадки на землю или в специальный дренаж.

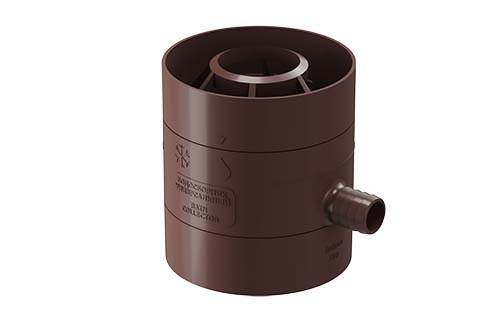

А с помощью водосборника, можно собирать дождевую воду для полива или других хозяйственных нужд.

Обратите внимание, водосборник универсальный. То есть подходит как для пластиковых водосточных труб, так и для металлических, с диаметром от 80 до 110 мм.

Металлические и пластиковые кронштейны.

Они нужны для того, чтобы крепить желоб на кровлях без лобовой доски. При этом важно помнить, что крепятся они ДО укладки кровельного покрытия.

Для монтажа на лобовую доску предназначены пластиковые кронштейны. Несмотря на их небольшой размер они располагают очень значительным запасом прочности.

Обращу внимание, что кронштейн пластиковый можно также использовать для установки желоба и без лобовой доски. Но — для этого понадобится дополнительный элемент – регулируемое крепление.

Оно значительно облегчает монтаж и позволяет комфортно менять уровень уклона.

Как рассчитать нужное количество элементов?

Вы можете сделать расчет сами, конкретно для вашего дома. Без специальных навыков и знаний, буквально за пару минут.

Для этого переходите по первой ссылке в описании и воспользуйтесь строительным калькулятором Деке.

Все очень просто. Выбираем нужную товарную группу, желаемый тип системы, вбиваем параметры вашего дома и жмем на кнопку «Рассчитать».

Приблизительный расчет количества элементов готов. Если нужен точный список материалов и их актуальная стоимость — оставьте свои контакты, и наши специалисты подготовят индивидуальный расчет, а также проконсультируют по возможным вариантам монтажа.

5 причин для выбора водостоков Дёке:

1. Они в полтора раза дешевле металлических водостоков.

2. У водосточных систем Дёке самый широкий ассортимент.

3. Их отличает необыкновенно лёгкий и быстрый монтаж.

4. Реальная гарантия 25 лет, которая действует во всех без исключения климатических поясах.

5. И традиционно высокое качество Дёке. Только лучшее сырьё и лучшее оборудование.

Вот и все, друзья. Надеюсь, информация была полезной. На сегодня все, всем удачи, пока!
